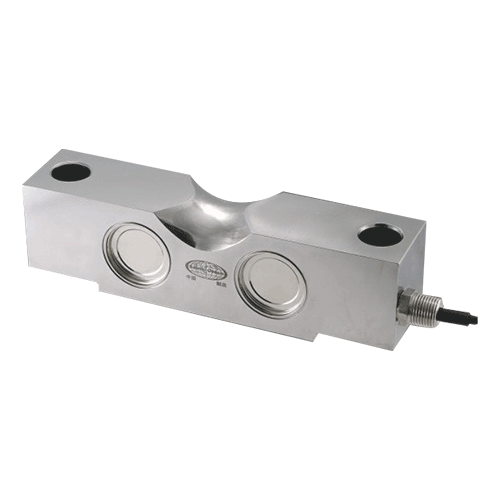

DTQ-3桥式传感器

DTQ-3桥式传感器

产品简介:

DTQ-3桥式传感器为双剪切梁结构，两端固定，中间受力，传感器抗测、抗冲击能力强，经过良好的防潮密封，安装容易、使用方便，适用于制作各种电子汽车衡、轨道衡、料斗秤及其它衡器

详情咨询服务热线:0531-88611117

组成部分
分布图
技术参数

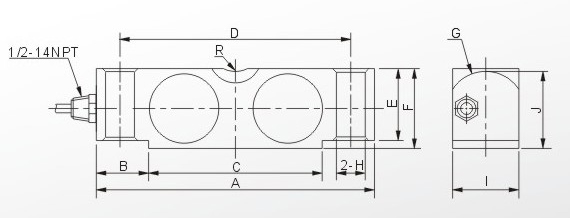

量程	尺寸mm
Klb	A	B	C	D	E	F	G	H	I	J	R
10~25	197.2	35.2	127.2	165.2	43.5	49.5	23.0	18.2	43.5	47.4	19.0
40~50	260.5	49.2	162.5	216.2	54.0	62.2	28.5	20.5	50.2	59.5	25.5
60~70	260.5	49.2	162.5	216.2	67.2	75.0	35.0	27.0	62.0	72.0	25.5
100~125	387.2	80.2	227.2	324.2	87.2	98.2	46.0	41.2	74.0	94.8	38.2
200	489.2	102.0	286.0	387.2	130.2	148.0	46.0	41.2	96.4	130.0	51.0

主要技术指标Main Description
测量范围Capacity	10、25、40、50、75、100、200		kg
输出灵敏度Rated Output		3．0±0.010	mV/V
非线性Linear		±0.03	%F.S
滞后Hysteresis		±0.03	%F.S
重复性Reapeatability		±0.01	%F.S
蠕变Creep		±0.03	%F.S
零点输出Zero Balance		≤±1.0	%F.S
温度补偿范围 Conpensated Temperature Range		室温～+60	℃
零点温度补偿系数Temperature Effect On Zero		±0.03	%F.S/10 ℃
额定输出温度系数 Temperature Effect On Output		±0.03	%F.S/10 ℃
供桥电压 Excitation Voltage		10V	AC/DC
绝缘电阻Insulation Resistence		≥5000	MΩ/100VDC
输入电阻 Input Resistence		770±8	Ω
输出电阻Output Resistence		700±2	Ω
允许过载系数Safe Overload		120	%F.S
电缆连接方式Cable Connection		信号输出Singal Output：黄:Yellow (+) 黑:Black (－)
		供桥电压Excitation Voltage：红Red: (+) 绿Green：（－）
