量程Capacity |

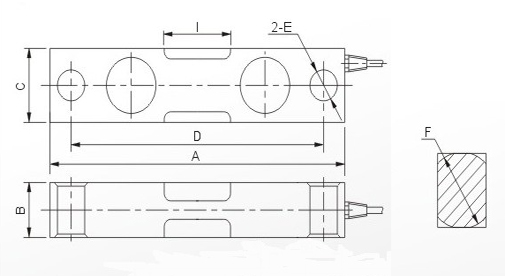

尺寸Size (mm) |
|||
|
t |
Klb |
A |
B |
C |
|
1~2 |
2.5~5 |
190.0 |
31.5 |
31.2 |
|
5~10 |
10~25 |
222.5 |
36.4 |
49.5 |
|
15 |
35 |
222.5 |
38.2 |
63.2 |
|
20 |
50 |
343.5 |
62.2 |
75.2 |
产品 中心
DTQ-2桥式传感器
产品简介:
DTQ-2型桥式传感器，为双剪切梁结构，两端配有浮动轴力机构，抗侧向能力、冲击力强，精度高，性能稳定可靠，良好的密封，适应恶劣工作环境，安装方便。 可用于制作各种电子汽车衡、
|
主 要 技 术 指 标Main Description |
|||
|
测量范围Capacity |
1、2、5、10、15、20 2.5、5、10、15、25、35、50 |
kg |
|
|
输出灵敏度Rated Output |
3.0±0.010 |
mV/V |
|
|
非线性Linear |
±0.02 |
%F.S |
|
|
滞后Hysteresis |
±0.02
|
%F.S |
|
|
重复性Reapeatability |
±0.01
|
%F.S |
|
|
蠕变Creep
|
±0.02
|
%F.S |
|
|
零点输出Zero Balance |
≤±1.0
|
%F.S |
|
|
温度补偿范围 Conpensated Temperature Range |
室温～+60 |
℃ |
|
|
零点温度补偿系数Temperature Effect On Zero |
±0.02 |
%F.S/10 ℃ |
|
|
额定输出温度系数 Temperature Effect On Output
|
±0.02 |
%F.S/10 ℃ |
|
|
供桥电压 Excitation Voltage |
10V |
AC/DC |
|
|
绝缘电阻Insulation Resistence |
≥5000 |
MΩ/100VDC |
|
|
输入电阻 Input Resistence |
770±8 |
Ω |
|
|
输出电阻Output Resistence |
700±2 |
Ω |
|
|
允许过载系数Safe Overload |
120 |
%F.S |
|
|
电缆连接方式Cable Connection
|
信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) |
||
|
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） |
|||
