根据柱型传感器的结构特性,在应用中应注意以下几点:
轴的和两个水平方向力矩的作用。一般情况下单柱型传感器抗水平侧向力能力在额定量程的10%
以下，多柱型传感器在30%左右。遇侧向载荷较大的情况,建议采用其它类型的传感器(如双端剪
切梁桥式传感器等)。
的称量系统还需注意载荷在秤体.上的不均匀分布和共振对传感器的影响。
产品 中心

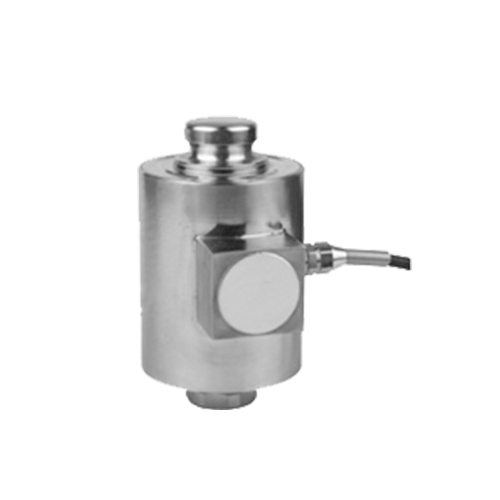

DTZ-7开云（中国）
产品简介:
DTZ-7开云（中国）双球头全密封结构，采用氩弧焊接，防水、防潮达到IP68.，承载方式为拉压式，抗侧向、防过载能力强，性能稳定可靠。安装容易，使用方便。 适用于制作各种汽车衡、轨道
轴的和两个水平方向力矩的作用。一般情况下单柱型传感器抗水平侧向力能力在额定量程的10%
以下，多柱型传感器在30%左右。遇侧向载荷较大的情况,建议采用其它类型的传感器(如双端剪
的称量系统还需注意载荷在秤体.上的不均匀分布和共振对传感器的影响。
|
主 要 技 术 指 标Main Description |
|||
|
测量范围Capacity |
50、100 |
kg |
|
|
输出灵敏度Rated Output |
2．0±0.010 |
mV/V |
|
|
非线性Linear |
±0.03 |
%F.S |
|
|
滞后Hysteresis |
±0.03
|
%F.S |
|
|
重复性Reapeatability |
±0.01
|
%F.S |
|
|
蠕变Creep
|
±0.02
|
%F.S |
|
|
零点输出Zero Balance |
≤±1.0
|
%F.S |
|
|
温度补偿范围 Conpensated Temperature Range |
室温～+60 |
℃ |
|
|
零点温度补偿系数Temperature Effect On Zero |
±0.03 |
%F.S/10 ℃ |
|
|
额定输出温度系数 Temperature Effect On Output
|
±0.03 |
%F.S/10 ℃ |
|
|
供桥电压 Excitation Voltage |
10V |
AC/DC |
|
|
绝缘电阻Insulation Resistence |
≥5000 |
MΩ/100VDC |
|
|
输入电阻 Input Resistence |
1150±10 |
Ω |
|
|
输出电阻Output Resistence |
1050±3 |
Ω |
|
|
允许过载系数Safe Overload |
120 |
%F.S |
|
|
电缆连接方式Cable Connection
|
信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) |
||
|
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） |
|||
