1．该试验机采用微机控制高精度电液伺服阀，驱动精密液压缸，对试验力、位移、变形进行多种模式的自动控制，完成对试样的拉伸、压缩、抗弯抗折试验，符合国家标准GB／T228-2002的要求。

2．试验机主机分A、B、C、E四种形式可供选择：

A型机：油缸上置式，活塞驱动上钳口座，下钳口由下蜗轮驱动，

B型机：油缸下置式，活塞驱动下钳口座，下钳口由链轮驱动，

C型机：油缸下置式，活塞驱动上钳口座，下钳口由中横梁蜗轮驱动。

E型机：融合美国MTS技术最新研发设计的油缸下置式主机，通过更换软件及控制器可扩展为动态试验机，实现一机两用。

3．独立的液压夹紧系统，采用原装进口液压泵机组及原装液压阀．确保系统低噪音平稳运行，且试验过程试样夹持牢固，不打滑。

4．独立的液压伺服加载系统，采用原装进口液压泵机组及原装液压阀、高精度宽频电液伺服阀，确保系统高精高效、低噪音、快速响应。

5．采用品牌微机，完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析、存储及显示（试验数据包括：上下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、δ0.2等），控制及测量精密、准确。

6．配有Windows万能试验机专用软件，根据国家标准或用户提供的标准测量各材料的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，设有试验曲线放大、比较、遍历功能、智能、方便。

7．自建强大的试验数据库，试验数据可随时保存、查询、调用，并可实现与用户局域网和互联网的数据传输与转换。

8．具有方便的手动开环控制功能，操作直接、快速、高效。

9．采用高精度放大器，实现试验力六档测量(A、B型主机为4档测量)，自动切换，准确稳定、可靠。

10．全自动(或手动)控制试验力、行程、应力、应变速率，实现对各种材料的拉伸、压缩、弯曲试验。

11．强大的自检功能和完善的保护功能。

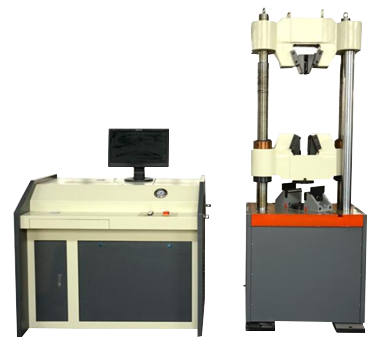

WAW微机控制电液伺服万能试验机
规格型号	WAW-1000D	WAW-1000C	WAW-1000B	WAW-600D	WAW-600B	WAW-300B	WAW-100B
最大试验力	1000kN			600kN	600kN	300kN	100kN
试验力示值精度	≤±1%
试验力测量范围	最大试验力2%～100%
等速应力控制范围	2-60(N/mm2•S-1)
等速应变控制范围	0.00025/s-0.0025/s
等速位移控制范围	0.5-50mm/min
夹紧方式	液压夹紧	液压夹紧（或手动加紧）	液压夹紧
圆试样夹持直径范围	Φ13～Φ60	Φ6～Φ40				Φ10～Φ32	Φ4～Φ32
扁试样夹持厚度范围	0-55mm	0-30mm				0-15mm
扁试样夹持宽度	80mm					70mm
最大拉伸试验空间	640mm	600mm	670mm	640mm	630mm	620mm
最大压缩试验空间	600mm	550mm	630mm	600mm	590mm	580mm
最大间控制柜外形尺寸	1200×620×850mm
主机外形尺寸	910×740×2200mm	1150×750×2300mm	900×670×2200mm	770×650×2040mm	770×620×2040mm	730×590×2000mm
电机功率	2.5KW			2.1KW
主机质量	2700Kg	4500Kg	2200Kg	2100Kg	1900Kg	1500Kg
立柱净间距	580mm	450mm	570mm	480mm	460mm
上下压盘尺寸	Φ200	Φ140	Φ200	Φ150
弯曲支棍间距	400mm	450mm	400mm		300mm
弯曲支棍宽度	140mm
容许弯曲度	100mm
最大活塞行程	200mm
活塞最大移动速度	约80mm/min
试验空间调整速度	约150mm/min
