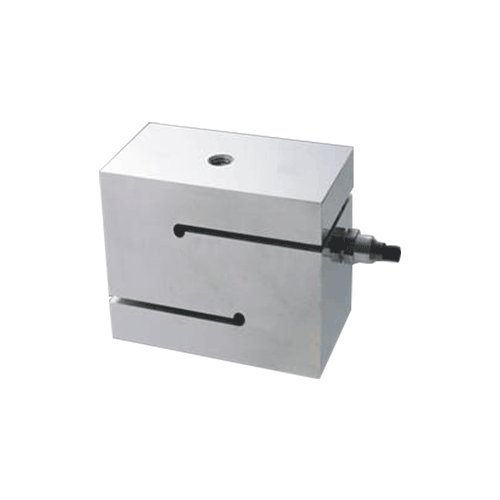

DTS-2称重传感器

产品简介:

DTS-2“S”型称重传感器,采用钢制弹性体,结构紧凑,用于拉、压力均可。 外形厚、高度低,精度高、拉、压输出对称性好,性能稳定可靠,安装使用方便。 适用于制作机电结合秤、吊钩
  • 组成部分
  • 分布图
  • 技术参数

量程

Capacity

(kg)

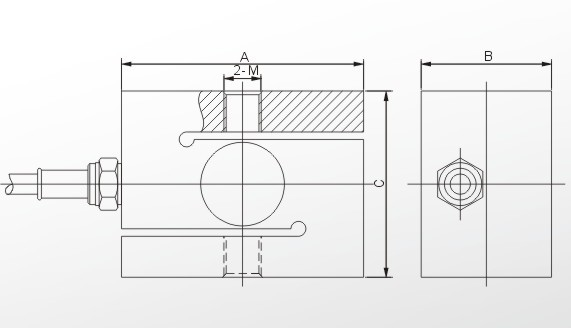

尺寸Size(mm)

A

B

C

M

200~750

66.0

35.5

50.5

M10

1~2

100.5

50.5

70.5

M12

2.5~5

150.5

80.5

100.5

M18


主 要 技 术 指 标Main Description

测量范围Capacity

200、250、500、750、1000、2000、2500、5000

kg


输出灵敏度Rated Output

2.0±0.010

mV/V

非线性Linear

±0.02

%F.S

滞后Hysteresis

±0.02

%F.S

重复性Reapeatability

±0.01

%F.S

蠕变Creep

±0.02

%F.S

零点输出Zero Balance

≤±1.0

%F.S

温度补偿范围 Conpensated Temperature Range

室温~+60

零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10 ℃

额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10 ℃

供桥电压 Excitation Voltage

10V

AC/DC

绝缘电阻Insulation Resistence

≥5000

MΩ/100VDC

输入电阻 Input Resistence

385±10

Ω

输出电阻Output Resistence

350±2

Ω

允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output: 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage: 红Red: (+) 绿Green: (-)
