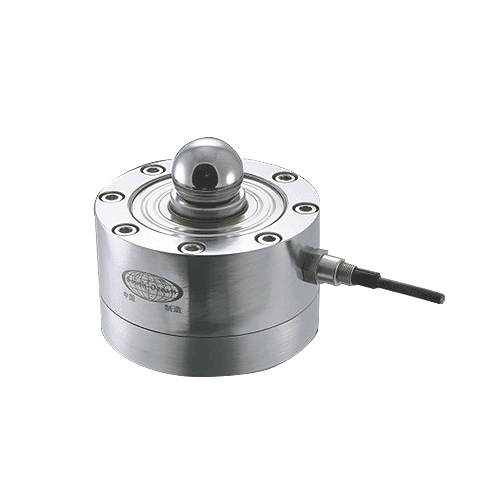

DTL-1轮辐式传感器

DTL-1轮辐式传感器

产品简介:

DTL-1型轮辐式传感器，弹性体采用短而高的剪切梁结构，抗侧向能力强，精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装方便。防潮、防水分别为IP67和IP68，适用于制作汽车

详情咨询服务热线:0531-88611117

组成部分

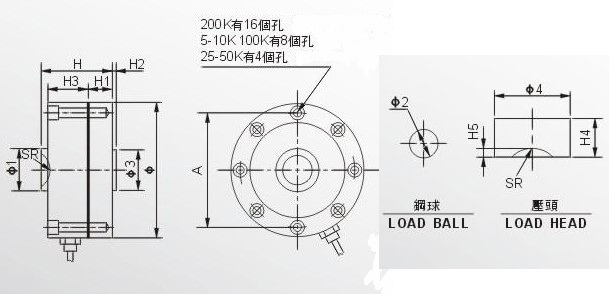

分布图
技术参数

量程		尺寸mm
Klb	t	A	Φ	Φ1	Φ2	Φ3	Φ4	H	H1	H2	H3	H4	H5	SR
0.2~15	0.1~7.5	89.0	104.5	32.0	22.5	32.0	41.0	54.0	19.0	1.0	32.0	14.0	5.0	16.0
25~50	10~25	101.5	120.5	39.0	38.0	32.0	43.0	78.0	24.0	1.0	41.0	19.0	8.0	22.5
100	50	117.0	140.0	50.5	41.5	32.0	59.0	86.0	29.0	1.0	51.0	32.0	7.8	25.0
150~200	60~100	162.0	200.0	76.0	76.5	51.0	98.0	125.0	42.0	1.1	70.0	55.0	1300	45.0

主要技术指标Main Description
测量范围Capacity	0.1~7.5、10~25、50、60~100 0.2~15、25~50、100、150~200	kg
输出灵敏度Rated Output	2.0±0.010 4.0±0.010	mV/V
非线性Linear	±0.03	%F.S
滞后Hysteresis	±0.03	%F.S
重复性Reapeatability	±0.03	%F.S
蠕变Creep	±0.02	%F.S
零点输出Zero Balance	≤±1.0	%F.S
温度补偿范围 Conpensated Temperature Range	室温～+60	℃
零点温度补偿系数Temperature Effect On Zero	±0.02	%F.S/10 ℃
额定输出温度系数 Temperature Effect On Output	±0.02	%F.S/10 ℃
供桥电压 Excitation Voltage	10V	AC/DC
绝缘电阻Insulation Resistence	≥5000	MΩ/100VDC
输入电阻 Input Resistence	385±10 765±10	Ω
输出电阻Output Resistence	350±2 700±5	Ω
允许过载系数Safe Overload	120	%F.S
电缆连接方式Cable Connection	信号输出Singal Output：黄:Yellow (+) 黑:Black (－)
电缆连接方式Cable Connection	供桥电压Excitation Voltage：红Red: (+) 绿Green：（－）
