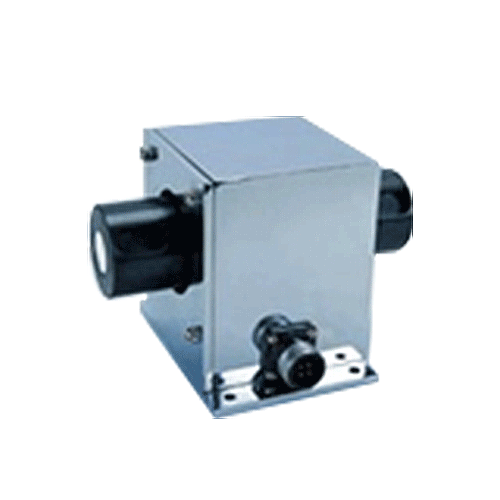

DTN-7动态扭矩传感器

• 电阻应变式原理，通过集流环，电刷实现供电与信号输出，精度高，性能稳定可靠。• 中低量程扭矩测量。可测量正反两方向扭矩值。• 两端为轴键连接，安装使用方便。• 动态（转速

主要技术指标(main Description)
测量范围 Capacity	0～0.5,1,2,5,10,20,50,100				N.m
输出灵敏度Sensitivity		1.0～2.0			mV/V
直线度Leaner		±0.1	±0.3	±0.5	%F.S
滞后Hysterisis		±0.1	±0.3	±0.5	%F.S
重复性Repeatability		±0.1	±0.3	±0.5	%F.S
工作温度Operate Temp.		-10～+60			℃
温度补偿范围Temp. Compensation Scoope		Room temperature室温～+60			℃
零点温度影响TCO		±0.1			%F.S/10 ℃
供桥电压Excitation Voltage		12～18			VDC
绝缘电阻Insulation Resistence		≧2000			MΩ/100VDC
输入电阻Input Resistence		700±10/350±10			Ω
输出电阻Output Resistence		700±5/350±5			Ω
零点输出Zero Balance		0～±1			%F.S
安全过负荷率 Safe Overload		120			%F.S
电缆连接方式Cable Connection		信号输出Singal Output：黄:Yellow (+) 黑:Black (－)
		供桥电压Excitation Voltage：红Red: (+) 绿Green：（－）
