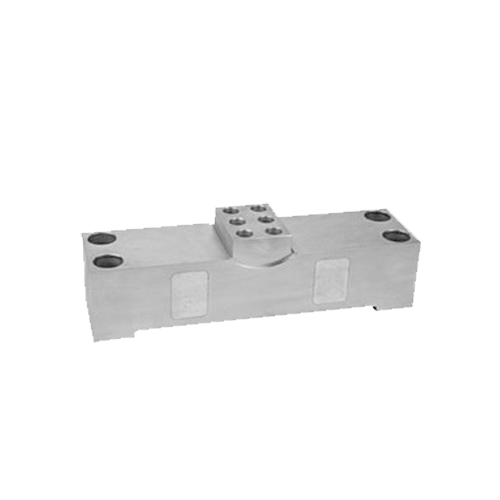

DTQ-9桥式传感器

DTQ-9桥式传感器

产品简介:

DTQ-9桥式传感器为两端支撑，中间受力的桥式结构，结构紧凑，用于压向力测量，抗侧向能力强，安装使用方便。适用于制作各种轨道衡、料斗秤、汽车衡等测力称重的工业自动化测量系统

详情咨询服务热线:0531-88611117

组成部分
分布图
技术参数

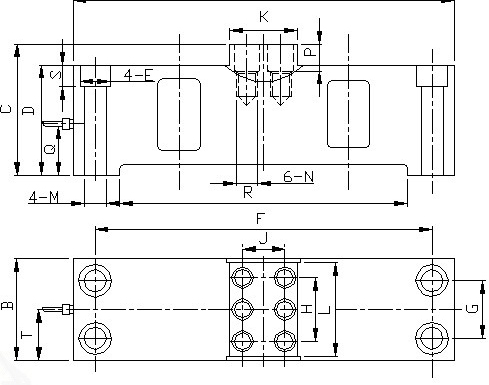

量程	尺寸mm
t	A	B	C	D	E	F	G	H	J	K	L	M	N	P	Q	R	S	T
50	450	120	130	105	Φ38	398	68	75	40	80	110	Φ26	M20深30	32	45	340	25.5	57
100	500	140	143	118	Φ44	444	80	90	44	90	130	Φ30	M24深36	38	54	370	28.5	62
150	560	160	158	133	Φ48	500	94	102	44	90	150	Φ33	M24深36	38	66	410	32	69
200	620	180	175	150	Φ48	560	114	110	44	90	160	Φ33	M24深40	40	75	450	32	71

主要技术指标Main Description
测量范围Capacity	50、100、150、200		kg
输出灵敏度Rated Output		2．0±0.010	mV/V
非线性Linear		±0.05	%F.S
滞后Hysteresis		±0.05	%F.S
重复性Reapeatability		±0.02	%F.S
蠕变Creep		±0.03	%F.S
零点输出Zero Balance		≤±1.0	%F.S
温度补偿范围 Conpensated Temperature Range		室温～+60	℃
零点温度补偿系数Temperature Effect On Zero		±0.05	%F.S/10 ℃
额定输出温度系数 Temperature Effect On Output		±0.05	%F.S/10 ℃
供桥电压 Excitation Voltage		10V	AC/DC
绝缘电阻Insulation Resistence		≥2000	MΩ/100VDC
输入电阻 Input Resistence		760±8	Ω
输出电阻Output Resistence		700±2	Ω
允许过载系数Safe Overload		120	%F.S
电缆连接方式Cable Connection		信号输出Singal Output：黄:Yellow (+) 黑:Black (－)
		供桥电压Excitation Voltage：红Red: (+) 绿Green：（－）
